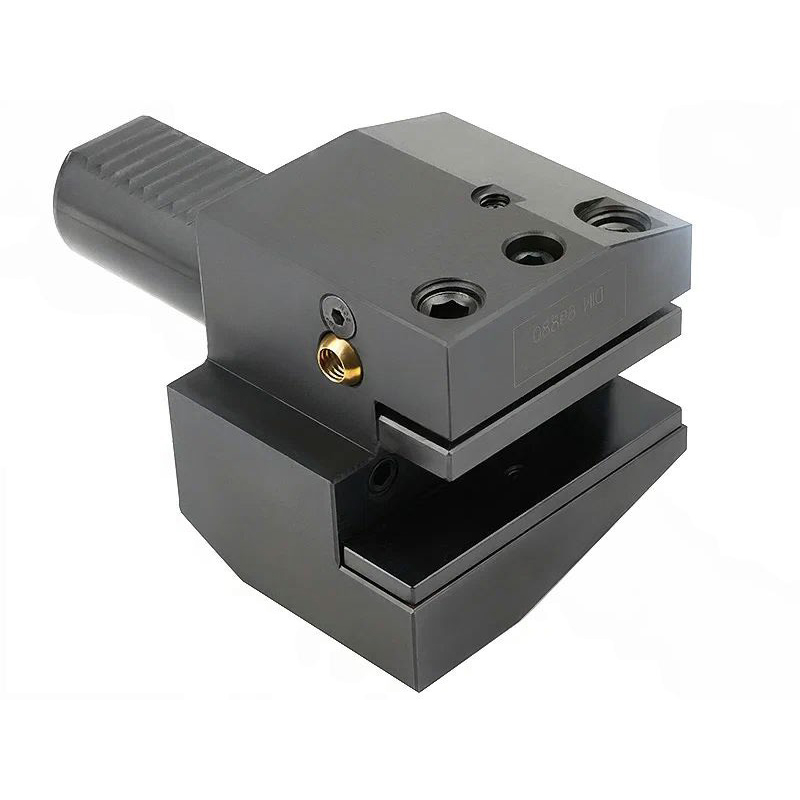

B1-50x32x55 держатель инструмента VDI BRIGHT-TOOLS

Резцедержатель VDI50 модели B1, радиального типа, правосторонний, короткой серии. Основная опорная поверхность находится ниже оси центров (оси вращения шпинделя). Эти держатели предназначены для установки в револьверную головку и используются как для радиального, так и для продольного наружного точения. Высота h1 составляет 32/25 мм: для использования с проставкой – 25 мм, без проставки – 32 мм.

Инструментальный блок VDI50 типа B1 предназначен для резцов с прямоугольным сечением. Данные оправки VDI применяются для наружной продольной обработки и торцевого точения. Резец монтируется с пластины вверх, при этом опорная поверхность резца расположена ниже оси центров.

Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки станка.

На верхней части корпуса резцедержателя расположены три винта. Два из них предназначены для фиксации инструмента, а третий, оснащенный пружиной, удерживает прихват в определенном положении и обеспечивает его плавное движение. Также предусмотрено внутреннее отверстие для подачи охлаждающей жидкости в зону резания, с возможностью регулировки направления потока поворотом шарика.

Вспомогательный инструмент, соответствующий стандарту VDI, обеспечивает быструю замену и настройку инструмента. Он универсален и совместим с оборудованием различных производителей, что делает его взаимозаменяемым.

B1-50x32x55 держатель инструмента VDI BRIGHT-TOOLS купить в Евпатории по цене 15269,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
